DC24振动噪声采集器
DC-24多功能数据采集器
一：简介：
VALENIAN-DC24多功能数据采集器采用便捷性、模块化设计、体积小巧、携带方便、外接电源适配器供电采集使用。所有通道信号同步采集记录，软件测试数据实时显示，配合便携式电脑即可进行测试数据收集、数据分析诊断。该采集器每个通道兼容电压和压电式传感器输入、可以配接压电式传感器型加速度、声学噪声传感器、电压信号传感器、四通道款可以支持转速测试数据保存。
二：功能特点：
l 多个测试通道可选，（4通道、8通道、16通道）各类型传感器可以同时数据采集，每个通道最高采样频率100000Hz通道。
l 超高动态输入范围，无需设置量程。
l 可以进行电压型及压电式传感器信号的测试，支持振动、噪声声发射、电压型输出传感器、转速测试等物理量。
l 千兆以太网通讯，与电脑实时通讯，传输数据，并可以可长时间实时、不间断记录多功能信号数据。
l 旋转机械数据监测，振动数据采集，以及趋势分析。仪器可以便携式布局，采用电脑端进行操作，并且各种数据也可以在电脑端进行实时显示和存储。
l 每个模拟量输入都是由24位模数转换强和一个数字信号处理器服务提高系统的抗干扰能力。
l 系统采用模块化设计，数据采集及实时数据分析，超便携式性。
三：硬件参数：
1. 测量通道数量：四通道、八通道、十六通道、传感器同时数据信号采集。
2. 支持传感器类型：压电式传感器振动，噪声声级计，转速计（仅四通道）、电压型输出传感器。
3. 数模转换器精度：24AD位。
4. 支持最高采样频率：最高100kHz/通道，多种量程范围可选。
5. 输入精度：相位：优于0.1度，幅值：优于0. 1%。
6. 仪器最高动态范围：110dB。
7. 数据传输端口：千兆网口接入。
8. 传感器输入信号接口：BNC公头接线端子。
9. 传感器输入电压范围：-10V～+10V。
10. 压电式传感器供电：20伏-4毫安传感器通用输入端口。
11. 滤波器：低通，高通，带通，带阻四种模式可选。
12. 频谱分辨率：默认51200线，多种挡位可选。
13. 工作电源：配套AC220V直流电源适配器供电。
14. 工作温度范围：-25℃~75℃。
四：软件功能：
(1) 时域及频域信号的实时采集、实时存储，实时显示、实时分析，采集数据后，保存数据进行数据事后分析；

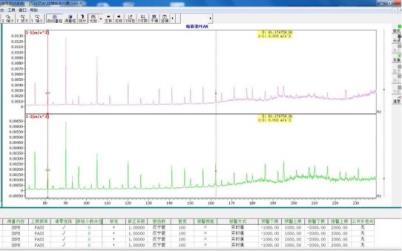

(2) FFT频谱分析、频响函数分析、幅值及频率横坐标及纵坐标，缩放缩小、自功率谱、互功率谱、、共振解调谱分析、小波分析、轴心轨迹图、倒频谱、长时间数据连续采集记录及回放分析、信号窗函数可选；
(3) 支持轴承故障特征数据导入，并可自动进行轴承故障类型的智能诊断分析，提示轴承故障类型如BPFI,BFFO,BSF,FTF的信息。
(4) 支持幅值的平均值、幅值最大值、幅值最小值、幅值峰峰值、波形因素、峰度、波峰因数、时域和频域分析；
(5) 含有声学分析及倍频程分析功能；
(6) 支持低通、高通、带通、滤波器等常用频率滤波工具；
(7) 能提供单光标、谐波光标显示频率及幅值，光标具有移动标记定位功能进行数据浏览功能；
(8) 声学数据分析模块，支持多功能声信号并行、连续采集存储，采集后数据波形可进行时域分析及声压信号分析，数据呈现波形有，时域声压波形频谱、窄带频谱、1/3倍频程谱、1/1倍频程谱，等常用声学分析频谱。
(9) 软件测试数据含有原始数据导出功能，数据可以进行二次开发功能，通用性强，数据导出格式有，文本，excel matlab 开放VB、VC、LabView、通用平台的软件二次开发数据接口工具；
(10) 数据信号采集加窗函数，如矩形窗、汉宁窗、海明窗、平顶窗可选；
(11) 外部数据导入功能，支持文本文件、Excel表格文件等标准格式的文件导入测试系统进行分析显示；
