PT580离心水泵故障教学平台

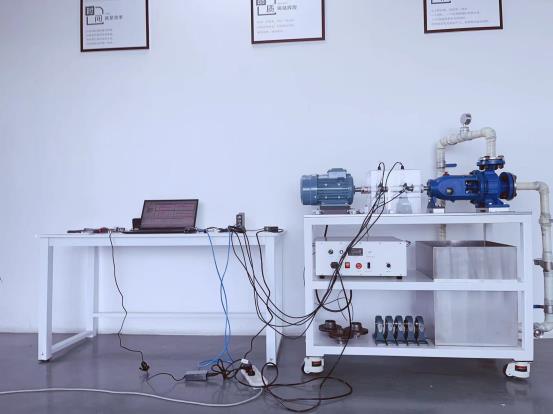

PT580离心水泵测试台

1.简介

1.        PT580离心水泵测试台可以对离心泵的各种故障进行振动采集诊断（例如：气蚀现象、叶轮裂纹、叶轮磨损、叶轮不平衡等故障），包括可以模拟各种故障轴承元件，对故障信号进行检测处理判断故障类型。

2.       测试台组成

电机，变频器，联轴器，支撑轴承，水循环泵组，管道，截止阀、水槽，指针压力表，运转变量控制模组，故障轴承、故障叶轮所组成；

主要功能

l                      观察和测试离心泵中的气蚀现象

l                      支撑轴承故障，内圈、外圈、滚珠、保持架、综合故障

l                      叶轮不平衡、叶轮磨损、叶轮变形现象

l                      离心泵上水慢、出水压力小、流量不达标现象观测

l                      离心泵管路排液后中断现象

l                      通过振动分析离心泵运行振动的特性

l                      理解和解释故障组件的频谱特征

l                      使用计算机振动分析法测试故障信号

4.       测试台基本技术参数
